品牌迦百农 | 有效期至长期有效 | 最后更新2024-09-09 15:45 |
DN15-100 | ||
JBN-蒸汽疏水阀-做各样非标放料阀
JBN-蒸汽疏水阀-做各样非标放料阀

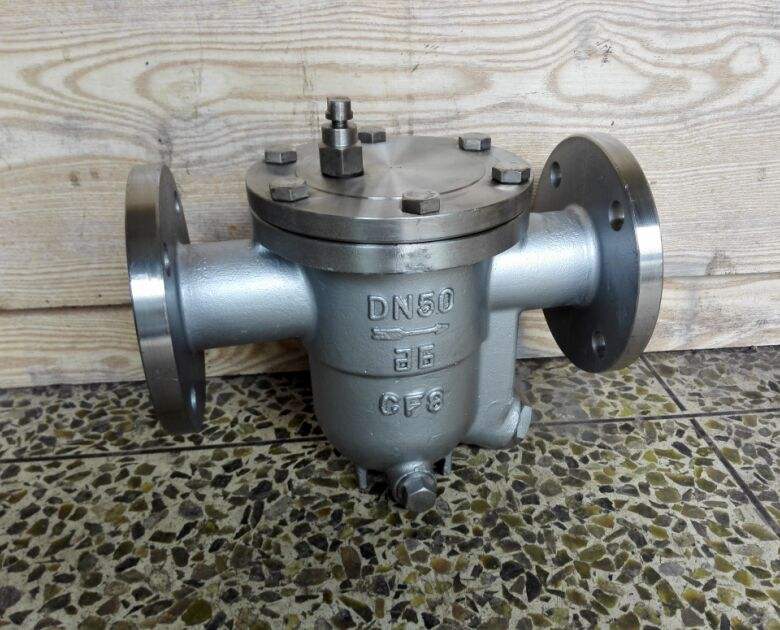

蒸汽疏水阀概述:
CS41H蒸汽式疏水阀根据浮力的原理,使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。能排连续饱和水,至使设备凝结水滞存量较少、升温快、加热温度稳定。自由浮球式疏水阀有自动排冷空气装置,无汽锁现象,工作平衡无噪音。
能连续排水、性稳定、排水量大、漏水量小。
蒸汽疏水阀零部件材料:http://www.shjbn.net/ssfxl
阀体材料 |
铸铁、碳钢WCB、不锈钢304 |
阀盖材料 |
铸铁、碳钢WCB、不锈钢304 |
阀座球材料 |
不锈钢304 |
过滤网 |
不锈钢304 |
蒸汽疏水阀法兰连接外形尺寸: GB、JB
产品型号 Produstion Type |
口径 |
尺寸Dimensions |
|||||||
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
|
CS41H-16C、25 C、40C CS41H-16 B、25 B、40B |
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
CS41H-16C、25 C、40C CS41H-16D、25 D、40D |
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-φ18 |
|
40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
|
50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|
CS41H-16C、25C CS41H-16F、25F |
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
|
80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
|
100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
|
125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
|
150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
蒸汽疏水阀螺纹连接外形尺寸: GB、JB
尺寸 Dimensions |
型号Type |
CS11H-16C |
|||||
口径DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
L |
150 |
150 |
150 |
270 |
280 |
290 |
|
H |
195 |
195 |
195 |
250 |
290 |
300 |
|
H1 |
103 |
103 |
103 |
108 |
108 |
108 |
